製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKF398-40
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PC/月
出力: |
4〜20mA |
測定範囲: |
40g |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
電源: |
9〜36V |
帯域幅（3DB）: |
1000Hz |
出力: |
4〜20mA |
測定範囲: |
40g |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
電源: |
9〜36V |
帯域幅（3DB）: |
1000Hz |

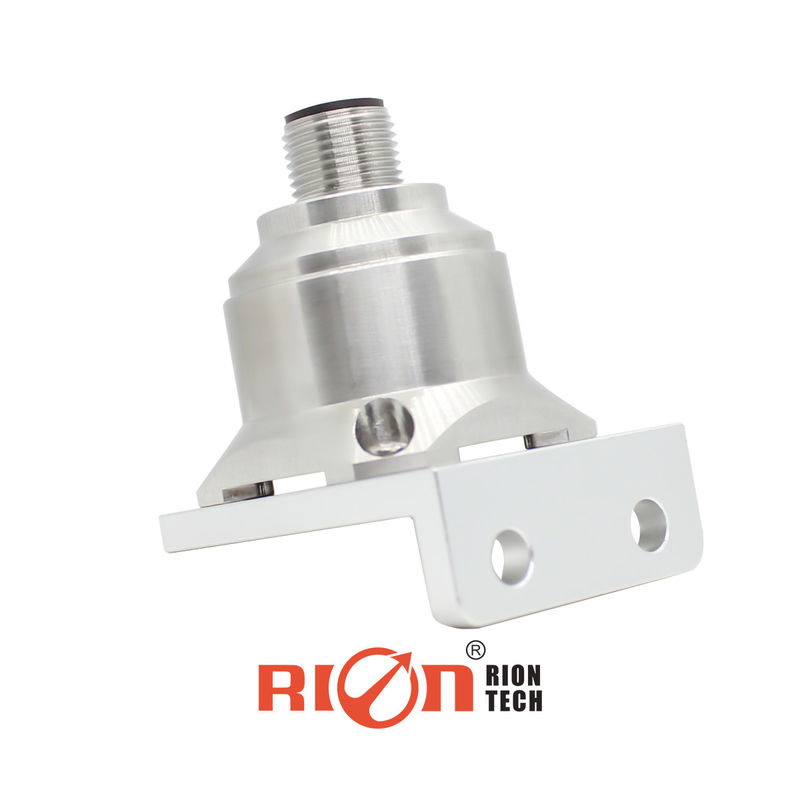

ローラー振動健全性モニター用 4~20mA 振動計
仕様
| AKF398 | パラメータ | 単位 | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 昇降/オフ電源再現性 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| 感度 (±10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 偏差温度係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/℃ |
| 分解能/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS(最大) |
| 周波数応答 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅 (3dB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 直交軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g出力 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 出力電流 | 4~20mA | ||||||
| 信頼性 | MIL-HDBK-217, グレード2 | ||||||
| 耐衝撃性 | 100g@11ms, 3軸方向 (半正弦波) | ||||||
| 回復時間 | <1ms (1000g, 1/2 sin 1ms, i軸に衝撃作用時) | ||||||
| 振動 | 20g Rms, 20~2000Hz (ランダムノイズ, o, p, i軸方向各30分) | ||||||
| 入力 (VDD_VSS) | 9~36 VDC | ||||||
| 動作電流消費量 | <60mA @ 12 VDC | ||||||
| コネクタ | 産業用標準 M12 コネクタ | ||||||
| 保護等級 | IP67 | ||||||
| 重量 | 製品正味重量: 82g, マグネットベース: 48g, L字型アダプタープレート 20g | ||||||
| 寸法 |
製品サイズ: 34.3*34.3*38.5mm マグネット吸着ベースサイズ: 34.23*34.23*6mm L字型アダプタープレートサイズ: 36*44*15mm |
||||||
▶ 製品の特徴
● 3軸 (X,Y,Z)
● 出力電圧: 4-20mA
● 電源: 9-36V
● 耐衝撃性: 2000G
● 動作温度: -40℃ ~ +85℃
● 保管温度: -40℃ ~ +85℃
● サイズ: 長さ34.3×幅34.3×高さ38.5mm
● 重量: 73.5g ● 優れたバイアス安定性
● 良好な環境性能 (衝撃、振動、温度)
▶ 用途
● 衝突記録、疲労監視および予測
● 風力発電
● 交通システム監視、路盤分析および高速鉄道の障害検出
● 大型機械、エンジン
● 低周波振動および自動監視
● 医療機器
● 橋梁
● 車両
● ロードローラー
▶ 接続
| 色 機能 | 黒 | 白 | 青 | 茶 | オリーブ |
| 電源 GND | X軸電流信号 | Y軸電流信号 |
Vcc 9～36V 電源正極 |
Z軸電流信号 |
