製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKF398-10
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PC/月
名前: |
振動センサー |
出力: |
4〜20mA |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
ノイズ密度: |
21 μg/√Hz |
名前: |
振動センサー |
出力: |
4〜20mA |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
ノイズ密度: |
21 μg/√Hz |

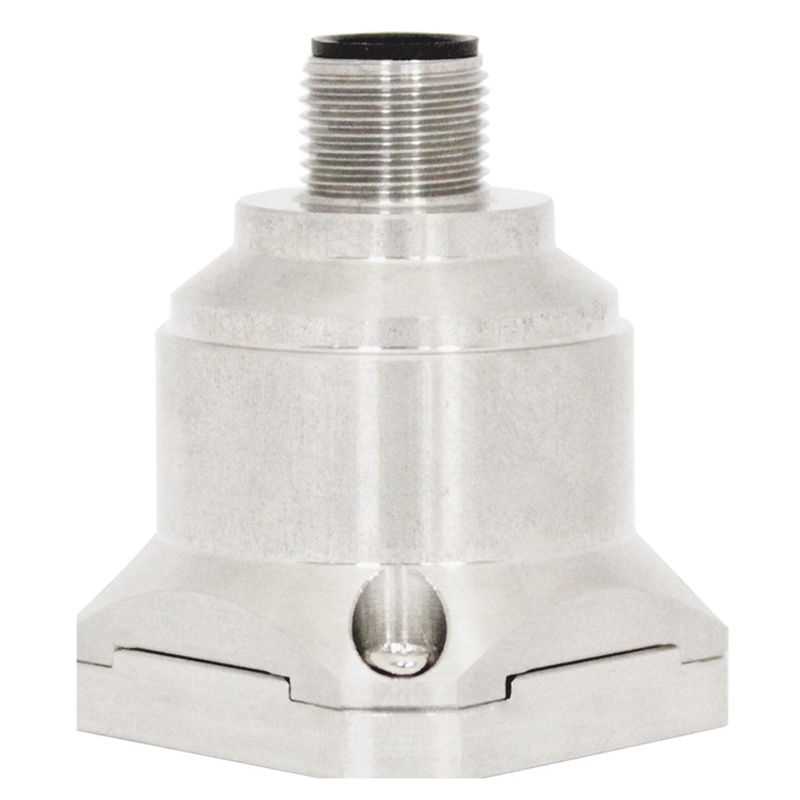

橋梁健全監視用3軸振動加速度計
▶ 製品の特徴
● 3軸（X、Y、Z）
● 出力電圧：4-20mA
● 電源：9-36V
● 耐衝撃性：2000G
● 動作温度：-40℃～+85℃
● 保管温度：-40℃～+85℃
● サイズ：長さ34.3×幅34.3×高さ38.5mm
● 重量：73.5g
● 優れたバイアス安定性
● 良好な環境性能（衝撃、振動、温度）
▶ 用途
● 衝突記録、疲労監視および予測
● 風力発電
● 交通システム監視、路盤分析、高速鉄道故障検出
● 大型機械、エンジン
● 低周波振動および自動監視
● 医療機器
● 橋梁
● 車両
● ロードローラー
AKF398三軸振動センサーは、独立して開発・製造された電圧出力タイプの振動センサーであり、振動試験や衝撃試験など多くの分野で使用できます。本製品はアナログ電圧出力を採用しており、AKF398はマイクロマシンで加工されたシリコンチップ、信号調整用の低消費電力ASIC、補償値を格納するマイクロプロセッサ、および温度センサーで構成される単結晶シリコン容量センサーです。本製品は低消費電力、校正済み、堅牢な構造、安定した出力を特徴としています。新しい電子構成は、リセット用のソリッドステート電源と過電圧からの包括的な保護を提供します。製品は、堅牢な構造、低消費電力、優れた偏差安定性などの特徴を備え、製品出力の信頼性を保証します。
仕様
| AKF398 | パラメータ | 単位 | |||||
| レンジ | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ繰り返し精度 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| 感度（±10%） | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 偏差温度係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | % / ℃ |
| 分解能/閾値（@ 1Hz） | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS(最大) |
| 周波数応答 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅（3dB） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 直交軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横方向振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g出力 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 出力電流 | 4～20mA | ||||||
| 信頼性 | MIL-HDBK-217、グレード2 | ||||||
| 耐衝撃性 | 100g@11ms、3軸方向（半正弦波） | ||||||
| 回復時間 | <1ms（1000g、1/2 sin 1ms、i軸に衝撃作用時） | ||||||
| 振動 | 20g Rms、20～2000Hz（ランダムノイズ、o、p、i軸に30分間作用） | ||||||
| 入力（VDD_VSS） | 9～36 VDC | ||||||
| 動作電流消費 | <60mA @ 12 VDC | ||||||
| コネクタ | 産業用標準M12コネクタ | ||||||
| 保護等級 | IP67 | ||||||
| 重量 | 製品本体重量：82g、マグネットベース：48g、L字型アダプタープレート：20g | ||||||
| 寸法 |
製品サイズ：34.3*34.3*38.5mm マグネット吸着ベースサイズ：34.23*34.23*6mm L字型アダプタープレートサイズ：36*44*15mm |
||||||
▶ 接続
| 色 機能 | 黒 | 白 | 青 | 茶 | オリーブ |
| 電源 GND | X軸電流信号 | Y軸電流信号 |
Vcc 9～36V 電源正極 |
Z軸電流信号 |
