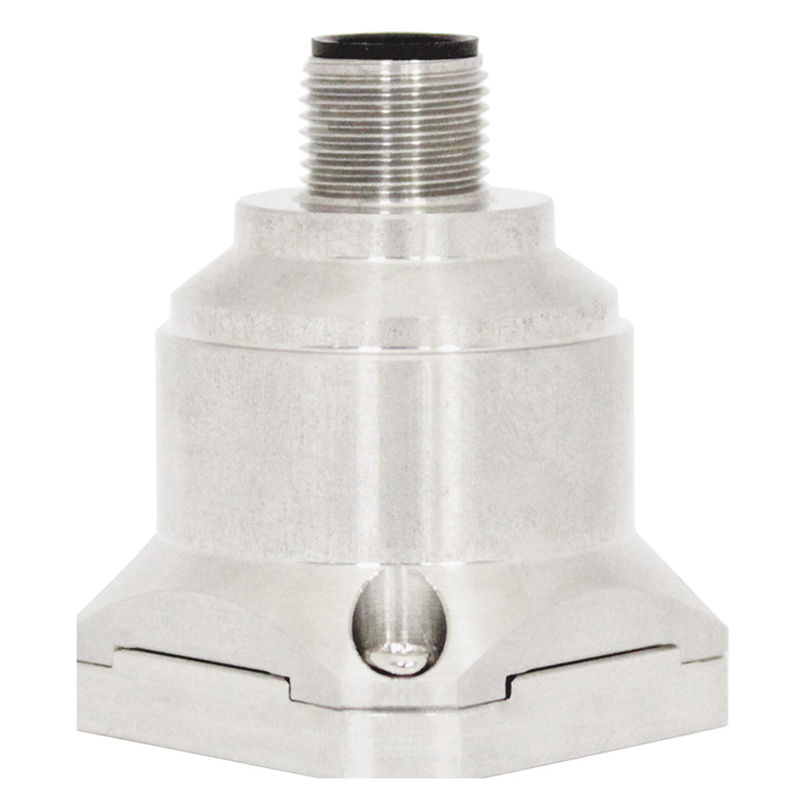

橋健康のモニターのための3つの軸線の振動の加速度計
▶製品の機能
三軸★ （X、YのZ）
★の出力電圧:4-20mA
★の電源:9-36V
★の反影響:2000G
★の働く温度:-40°C | +85°C
★の店の温度:-40°C | +85°C
★のサイズ:L34.3×W34.3×H38.5mm
★の重量:73.5g ★の優秀なバイアス安定性
★のよい環境パフォーマンス（影響、振動および温度）
▶適用
★の衝突記録、疲労の監視および予言
★は風力の生成を
★の交通システム・モニタリング、路床の分析および高速鉄道の故障検出
★の大きい機械類、エンジン
★の低頻度の振動および自動監視
★の医療機器
★橋
★車
★のロード ローラー
AKF398三軸の加速度計は振動試験および衝撃試験のような多くの分野で使用することができるRIONの技術によって電圧出力タイプ加速度計独自に成長し、作り出したである。プロダクトはアナログ電圧出力を採用する、異なった住所コードは置くことができ多数センサーは分岐測定およびデータsisのためにanaly便利である長距離のためのシリーズで接続される。AKF398はmi CRO機械によって、信号の調節のためのローパワーASIC処理される、シリコン チップ補償のvalu ESを貯えるためのマイクロプロセッサ、および温度検出器から成っている単結晶のケイ素容量性センサーである。このプロダクトに低い電力の消費、目盛りを付けられた、丈夫な構造および安定した出力がある。新しい電子構成は調整にソリッド ステート力および過電圧からの広範囲の保護を提供する。プロダクトに丈夫な構造、低い電力のconsuのmption、優秀な偏差の安定性、等の特徴が、プロダクト出力の信頼性を保障するある。
指定
| AKF398 | 変数 | 単位 | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差の口径測定 | <1> | <1> | <1> | <1> | <1> | <1> | mg |
| 軸測定 | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | 軸線 |
| Up/Off力の反復性 | <2> | <2> | <2> | <2> | <2> | <2> | mg （最高） |
| 感受性（± 10%） | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 偏差の臨時雇用者。係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/℃ |
| 決断/境界（@ 1Hz） | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | mg （最高） |
| 非直線性 | <0> | <0> | <0> | <1> | <1> | <1> | %のFS （最高） |
| 周波数応答 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅（3Db） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 交差軸線の感受性 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 側面振動感受性の比率 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 騒音密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0gは12mAを出力した | <0> | <0> | <0> | <0> | <0> | <0> | mA |
| 出力電流 | 4~20mA | ||||||
| 信頼性 | MIL-HDBK-217、等級2 | ||||||
| 衝撃抵抗 | 100g@11msの3軸方向（Sinusoid半分） | ||||||
| 回復時間 | <1ms> | ||||||
| 振動 | 20g Rms、20~2000Hz （任意騒音、o、p、行為のための軸線ごとのi 30分） | ||||||
| 入力（VDD_VSS） | 9~36 VDC | ||||||
| 連続した消費電流 | <60ma> | ||||||
| コネクター | 産業基準M12のコネクター | ||||||
| 保護等級 | IP67 | ||||||
| 重量 | プロダクト純重量:82gの磁気基盤:48gのL字型アダプター版20g | ||||||
| 次元 |
プロダクト サイズ:34.3*34.3*38.5mm 磁気吸着基礎サイズ:34.23*34.23*6mm L字型アダプター版のサイズ:36*44*15mm |
||||||
▶関係
| 色機能 | 黒 | 白 | 青 | ブラウン | カンラン石 |
| 力GND | Ｘ軸の現在の信号 | Ｙ軸の現在の信号 |
Vcc 9~36V 電源の肯定的な棒 |
Z軸の現在の信号 |
