製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKG392
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PC/月
出力: |
RS485 |
電源: |
DC 9~36V |
電源オン/オフの繰り返し性: |
< 2mg |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
材料: |
ステンレス鋼 |
出力: |
RS485 |
電源: |
DC 9~36V |
電源オン/オフの繰り返し性: |
< 2mg |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
材料: |
ステンレス鋼 |

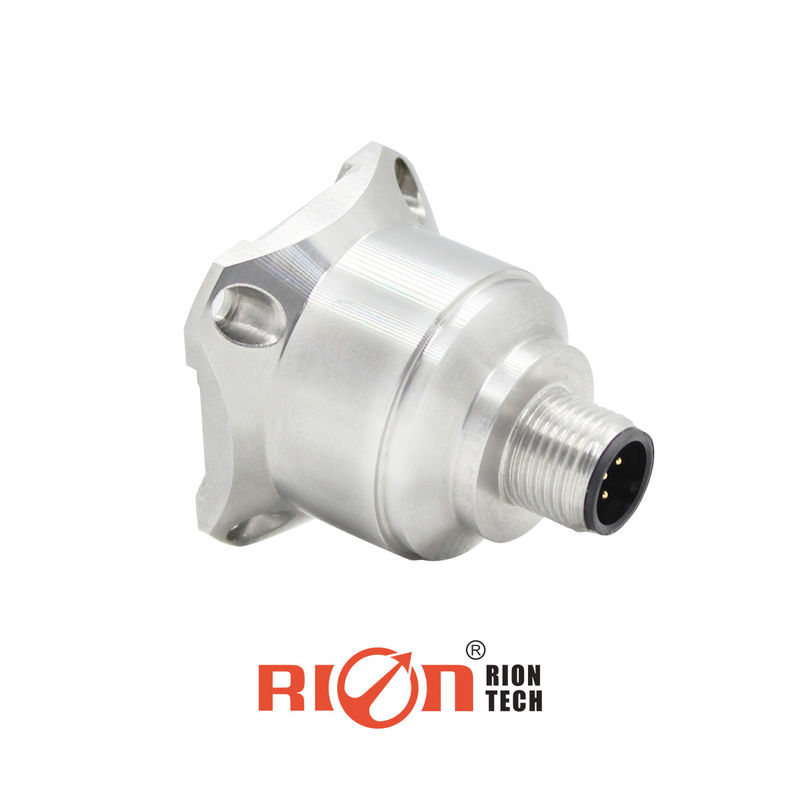

ロードローラー用三軸MEMS振動センサー
▶ 用途
★ 医療機器
★ 橋梁
★ 自動車
★ ロードローラー
★ 衝突記録、疲労監視および予測
★ 風力発電
★ 大型機械、エンジン
★ 低周波振動および自動監視
★ 交通システム監視、路盤解析および高速鉄道の障害検出
仕様
| AKG392 | パラメータ | 単位 | |||||
| レンジ | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| バイアスの温度係数 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/℃(代表値) |
| 分解能/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS(最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 直交軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 出力レート | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| プロトコル | RION 68プロトコルおよびMODBUS RTUプロトコル | ||||||
| 信頼性 | MIL-HDBK-217, グレード2 | ||||||
| 耐衝撃性 | 100g@11ms, 3軸方向 (半正弦波) | ||||||
| 復帰時間 | <1ms(1000g, 1/2 sin 1ms, i軸への衝撃) | ||||||
| 振動 | 20g rms, 20~2000Hz (ランダムノイズ、o, p, i軸にそれぞれ30分間作用) | ||||||
| 入力(VDD_VSS) | 9~36 VDC | ||||||
| 動作電流消費 | <60mA @ 12 VDC | ||||||
| コネクタ | 業界標準M12コネクタ | ||||||
| 重量 | 製品正味重量: 82g, マグネットベース: 48g, L字型アダプタープレート 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm マグネット吸着ベースサイズ: 34.23*34.23*6mm L字型アダプタープレートサイズ: 36*44*15mm |
||||||
▶ 説明
AKF392B 加速度センサーシリーズは、振動試験や衝撃試験など、様々な分野に応用できます。信号調整用の低消費電力ASIC、補償値の保存用マイクロプロセッサ、および温度センサーを搭載しています。このシリーズ製品は、堅牢な構造、低消費電力、優れたオフセット安定性という特徴を持ち、優れた出力信頼性を保証します。
▶ 通信プロトコル
本製品には、68プロトコルとMODBUS RTUの2つのプロトコルが含まれています。プロトコルのデフォルト設定パラメータは以下の通りです。
| プロトコル | RION 68 プロトコル | MODBUS-RTU |
| アドレスコード | 0 | 1 |
| ブロードキャストアドレス | 255 | 0 |
| シリアルポートボーレート | 9600 | 9600 |
| パリティビット | ノーパリティ | 偶数パリティ |
| シリアルポートスタートビット | 1ビット | 1ビット |
| シリアルポートデータ長 | 8ビット | 8ビット |
| シリアルポートストップビット | 1ビット | 1ビット |
| 出力モード | 質問応答 | 質問応答 |
| データフォーマット | データフォーマット | データフォーマット |
| データチェック方法 | チェックサム | CRC16 |
サイズ
