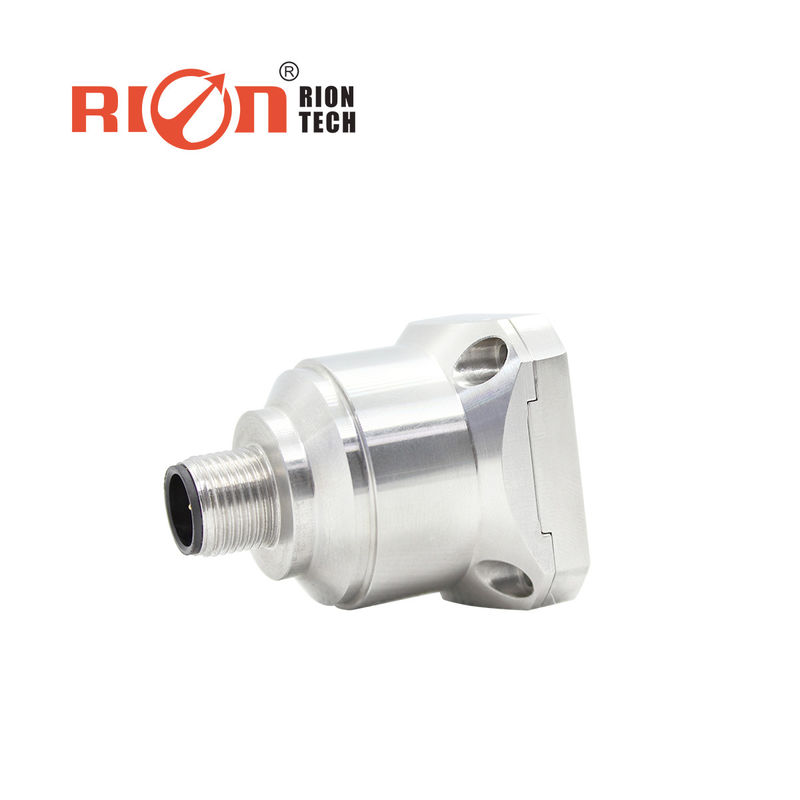

9~36v電源の三軸の加速度計の電圧MEMSは加速度計を基づかせていた
概説
AKF390Bの三軸の加速度計は特許を取られたスイスの技術のRIONによって作り出される広く利用された加速度計である。それは振動テスト、影響のテストおよび他の分野で使用することができる。プロダクトはアナログ電圧出力を採用する、異なった住所コードは置くことができ分岐測定およびデータ解析を促進するのに長距離で多数センサーが一緒に使用されている。AKF390Bはmicromachinedシリコン チップ（信号処理のためのローパワーASIC）、補償の価値を貯えるためのマイクロプロセッサ、および温度検出器から成っているモノクリスタル ケイ素容量性センサーである。低い電力の消費が付いているこのプロダクトは目盛りが付き、固体構造および安定した出力がある。新しい電子構成は調整に過電流に完全な保護を提供するソリッド ステート力を提供する。この一連のプロダクトに強い構造、低い電力の消費および顕著な出力信頼性を保証する優秀な偏差の安定性の特徴がある。
特徴
三軸★ （X、YのZ） ★の出力電圧:0-5V
★の電源:9-36V ★の反影響:2000G
★の働く温度:-40°C | +85°C ★の店の温度:-55°C | +100°C
★のサイズ:L34.4×W34.4×H38mm ★の重量:73.5g
★の優秀なバイアス安定性 ★のよい環境パフォーマンス（影響、振動および温度）
適用
★の衝突記録、疲労の監視および予言の★の風力の生成
★の交通システム・モニタリング、路床の分析および高速鉄道の故障検出
★の大きい機械類、エンジン
★の低頻度の振動および自動監視の★の医療機器
★橋★車の★のロード ローラー
技術的なデータ:
|
変数
|
AKF390B
|
単位
|
|
|
範囲
|
±2、±4、±8
|
g
|
|
|
バイアス口径測定
|
<1>
|
mg
|
|
|
測定の軸線
|
X、Y、Z
|
軸線
|
|
|
力on/downの反復性
|
<2>
|
mg （最大値）
|
|
|
バイアス温度係数[3]
|
0.05
|
mg/℃の典型的な価値
|
|
|
決断/境界（@ 1Hz）
|
< 1="">
|
mg （最高）
|
|
|
非直線性
|
<3>
|
%のFS （最高）
|
|
|
帯域幅[4]
|
500
|
Hz
|
|
|
共鳴頻度
|
5
|
kHz
|
|
|
生産率
|
5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hzは、置くことができる
|
|
|
|
出力電圧
|
0-5V
|
|
|
|
基づく磁気
|
任意
|
|
|
|
信頼性
|
MIL-HDBK-217のクラス2
|
|
|
|
反影響
|
100g@11ms、三軸および同一（半分の正弦波）
|
|
|
|
回復の時間
|
<1ms>
|
|
|
|
振動
|
20g rms、20~2000Hz （任意騒音、o、p、I 30分の各軸線で機能する）
|
|
|
|
入力（VDD_VSS）
|
9-36 VDC
|
|
|
|
作動の消費電流
|
<60ma>
|
|
|
|
コネクター
|
業界標準M12コネクター
|
|
|
|
重量
|
73.5g
|
|
|
|
サイズ
|
磁気吸着設置サイズ:34.3*34.3*43.2mm、
設置サイズを置くねじ:34.3*34.3*38.5mm |
|
|
設置次元のデッサンを置くねじ:
|
色
機能
|
黒
|
白
|
青
|
ブラウン
|
灰色
|
|
|
|
|
|
|
|
|
|
GND
力GND |
Ｘ軸の電圧信号
|
Ｙ軸の電圧信号
|
Vcc 9~36V
電源の陽性 |
Z軸の電圧信号
|
|
|
|
|
|
|
|
