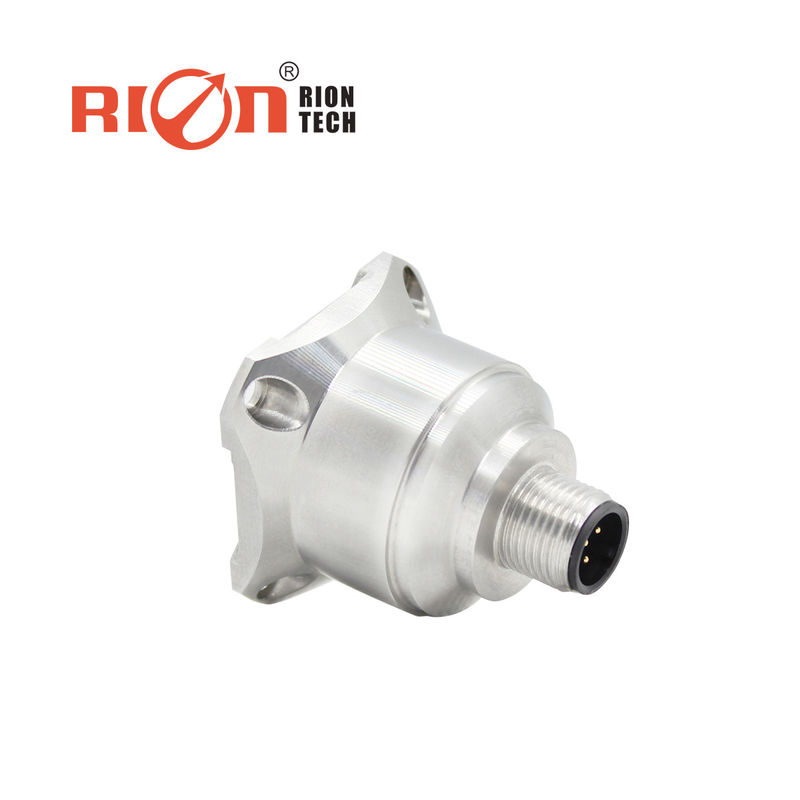

3つの軸線の電子加速度計センサー敏感なMEMSは加速度計を基づかせていた
▶適用
★の衝突記録、疲労の監視および予言の★の風力の生成
★の低頻度の振動および自動監察の★の自動車
★の大きい機械類、エンジンの★のarmamentariumの★橋★のロード ローラー
▶特徴
三軸★ (X、Y、Z) ★の出力:RS232;RS485;TTL
★力の電圧:9-36V ★の反影響:2000G
★のサイズ:L34.3×W34.3×H38.5mmの★の重量:73.5g
★は臨時雇用者を働かせる:- +85°Cの★の貯蔵の臨時雇用者への40°C:- 55°Cへの+100°C
★の優秀な偏差の安定性の★の優秀な性能(影響、振動および温度)
▶プロダクトは導入する
AKF392Bの三軸の加速度計はスイスの特許を取られた技術を使用して作り出される。
この加速シリーズは振動テストおよび影響のテストのようなさまざまな分野に適用することができる。プロダクトはデジタル・インターフェイスの出力、任意RS232/485/TTLを採用する異なった住所コードは置き多数センサーは長い間隔のために分岐測定およびデータ解析のために便利であるシリーズで使用することができる。AKF392Bは信号処理のためのmicromachinedシリコン チップ、ローパワーASIC、補償の価値および温度検出器を貯えるためのマイクロプロセッサから成っているモノクリスタル ライン ケイ素の容量性センサーである。このプロダクトに低い電力の消費、完全な口径測定システム、固体構造および安定した出力がある。新しい電子構成は過電流に調整および完全な保護を提供するためにソリッド ステート力を提供する。フル レンジ、長期にわたる安定性のための典型的な価値および計数逓減率のバイアスはで0.1%よりより少しである。この一連のプロダクトに強い構造、低い電力の消費および顕著な出力信頼性を保証する優秀な偏差の安定性の特徴がある。
AKF392T | 変数 | 単位 | |||||
範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
偏差の口径測定 | <1> | <1> | <1> | <1> | <1> | <1> | mg |
軸測定 | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | X、Y、Z | 軸 |
Up/Off力の反復性 | <2> | <2> | <2> | <2> | <2> | <2> | mg (最も高い) |
偏差の臨時雇用者。係数 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
%/℃ (典型的な価値) |
決断/境界(@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | mg (最も高い) |
非直線性 | <0> | <0> | <1> | <1> | <1> | <1> | %のFS (最も高い) |
帯域幅(3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
交差軸線の感受性 | 1 | 1 | 1 | 2 | 2 | 2 | % |
側面振動感受性の比率 | 1 | 1 | 2 | 5 | 5 | 5 | % |
共鳴頻度 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
生産率 | 5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz | ||||||
出力インターフェイス | RS232/RS485/TTL | ||||||
議定書 | Rionの標準プロトコルおよびModbus Rtuの議定書 | ||||||
信頼性 | MIL-HDBK-217、等級2 | ||||||
衝撃抵抗 | 100g@11msの3軸方向(Sinusoid半分) | ||||||
回復時間 | <1ms> | ||||||
振動させなさい | 20g Rms、20~2000Hz (任意騒音、o、p、行為のための軸線ごとのi 30分) | ||||||
入力(Vdd_Vss) | 9-36 VDC | ||||||
消費電流 | <60ma> | ||||||
コネクター | 業界標準M12コネクター | ||||||
保護等級 | IP67 | ||||||
重量 | 73.5g | ||||||
次元 | 34.3*34.3*38.5mm |
