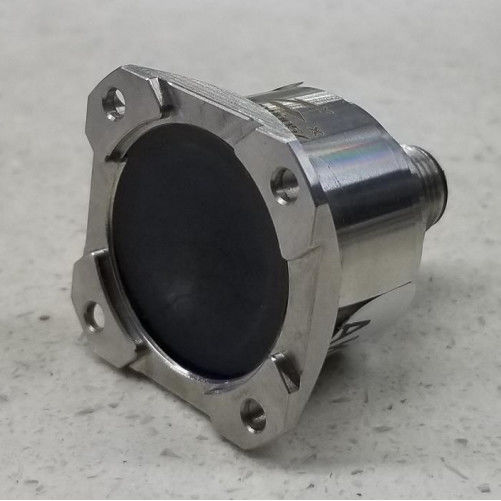

AKG392 ステンレス鋼ケース 医療機器/橋/自動車/道路ローラー用の三軸加速計
完全な仕様をダウンロードするには下記をクリックします.
▶主要な特徴
★ 3つの軸 (X,Y,Z)
★出力信号:RS232,RS485,TTL
★電源電圧: 9~36V
★ 衝撃抵抗: 2000G
★ 作業温度: -40°C ~ +85°C
★ 保存温度: -40°C ~ +85°C
▶適用する
★ 医療機器
★ ブリッジ
★ 自動車
★ 道路ローラー
★ 事故記録,疲労監視と予測
★低周波振動と自動監視
★ 交通システムの監視,道路路面分析,高速鉄道の故障検出
仕様
| AKG392 | パラメータ | ユニット | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | 塩分 |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフの繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | mg (最大) |
| 偏差温度係数 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (典型) |
| 解像度/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS (最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 横軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| レゾナンス周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 生産率 | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| 議定書 | RION 68 プロトコルとMODBUS RTU プロトコル | ||||||
| 信頼性 | MIL-HDBK-217 グレード2 | ||||||
| 衝撃耐性 | 100g@11ms,3軸方向 (半シナウイド) | ||||||
| 回復 時間 | <1ms(1000g, 1/2 sin 1ms,i軸への影響) | ||||||
| 振動 | 20g rms,20~2000Hz (ランダムなノイズ,o,p,iは各軸に30分間作用する) | ||||||
| 入力 (VDD_VSS) | 9~36 VDC | ||||||
| 稼働電流消費量 | < 60mA @ 12 VDC | ||||||
| コネクタ | 業界標準のM12コネクタ | ||||||
| 体重 | 製品純重量: 82g,磁気ベース: 48g,L型アダプタープレート: 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm 磁気吸着ベースサイズ:34.23*34.23*6mm L型アダプタープレートサイズ:36*44*15mm |
||||||
