製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKM398-10
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、PayPal
供給の能力: 3000 PC/月
名前: |
ブリッジ振動計 |
生産量: |
4~20mA |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
騒音密度: |
21μg/√Hz |
共振周波数: |
2.4kHz |
名前: |
ブリッジ振動計 |
生産量: |
4~20mA |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
騒音密度: |
21μg/√Hz |
共振周波数: |
2.4kHz |

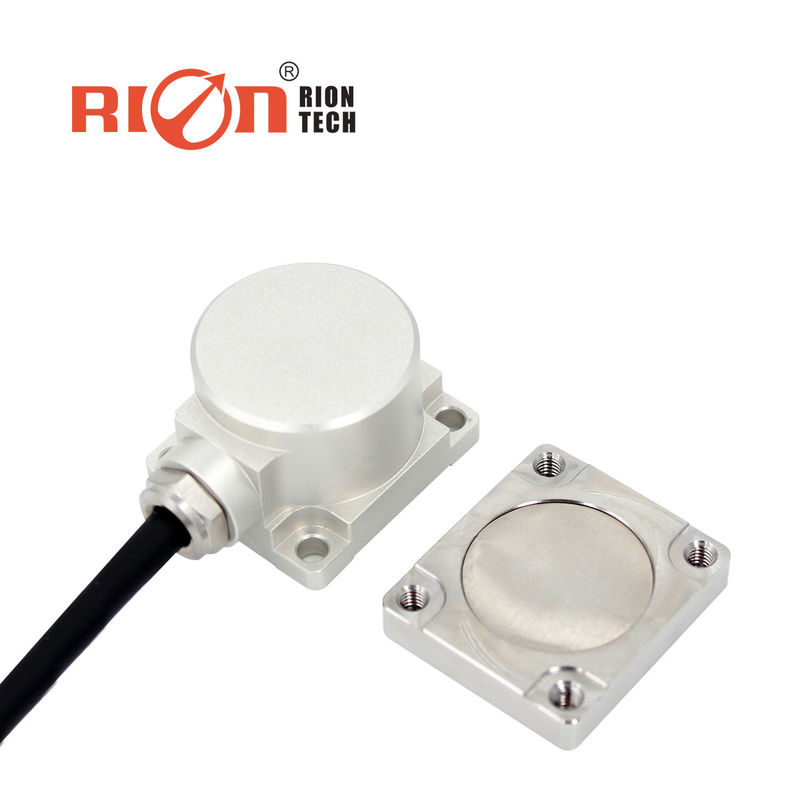

ブリッジ振動検出計 X Y Z軸加速計 道路ローラー振動モニター
▶商品の特徴
★ 3つの軸 (X,Y,Z)
★出力電流:4〜20mA
★電源電圧: 9~36V
★ 衝撃耐性: 2000G
★ 動作温度: -40°C~ +85°C
★ 保存温度: -40°C ~ +85°C
★ 優れた偏差安定性,環境性能 (衝撃,振動,温度)
▶製品使用
★ ブリッジ
★ 自動車
★ ローラー
★ 風力発電
★ 医療機器
★ 大型機械とエンジン
★低周波振動と自動監視
★ 衝突記録,疲労監視と予測
★ 交通システムの監視,地下層分析,高速鉄道の故障検出
仕様
| AKM398 | パラメーター | ユニット | |||||
| 測定範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | 塩分 |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| オン/オフの繰り返し | <2 | <2 | <2 | <2 | <2 | <2 | mg (最大) |
| 感度 (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 偏差の温度係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| 解像度/限界値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (最大) |
| 非線形性 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS (最大) |
| 応答頻度 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅 (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 横軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| レゾナント周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 騒音密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g出力 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 出力電流 | 4~20mA | ||||||
| 信頼性 | MIL-HDBK-217 クラスII | ||||||
| 衝撃耐性 | 100g @ 11ms,三軸 (半シナス波) | ||||||
| 回復時間 | < 1ms (1000g, 1/2 sin 1ms,i軸への影響) | ||||||
| 振動 | 20g RMS, 20-2000Hz (ランダムノイズ, o, p, I 30分各軸) | ||||||
| 入力 (VDD _ VSS) | 9-36 VDC | ||||||
| 稼働電流消費量 | < 60mA @ 12 VDC | ||||||
| 保護 | IP67 | ||||||
| 材料 | 航空宇宙用アルミニウム | ||||||
| 体重 | 製品純重量: ≤116g,磁気ベース: ≤50g | ||||||
| サイズ |
製品サイズ:L36 × W32 × H24mm 磁気吸収基板の大きさ:L36 × W32 × H8.1mm |
||||||
サイズ
電気接続
|
色 機能 |
赤い | ブラック | ホワイト | 緑色 | グレー |
|
DC936V 電源の正極 |
GND 電源の負極 |
X軸の電流信号 | Y軸の電流信号 | Z軸の電流信号 |
