製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKM392
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PC/月
名前: |
振動センサー |
出力: |
RS232/RS485/TTL |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
ノイズ密度: |
21μg/√Hz |
共鳴周波数: |
2.4kHz |
MODBUSの自動生産率: |
10Hz、25Hzの、50Hz |
名前: |
振動センサー |
出力: |
RS232/RS485/TTL |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
ノイズ密度: |
21μg/√Hz |
共鳴周波数: |
2.4kHz |
MODBUSの自動生産率: |
10Hz、25Hzの、50Hz |

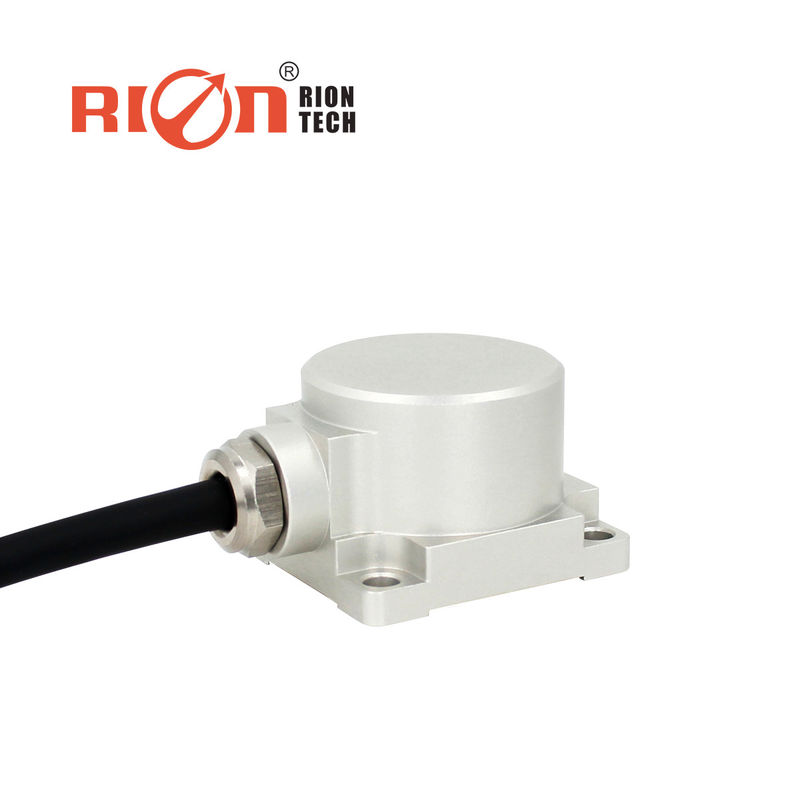

AKM392 耐衝撃性風力タービン振動センサー
▶製品アプリケーション
★橋梁
★自動車
★ローラー
★風力発電
★医療機器
★大型機械・エンジン
★低周波振動・自動監視
★衝突記録、疲労監視・予測
★交通システム監視、路盤分析、高速鉄道故障検出
仕様
| AKM392 | パラメータ | 単位 | |||||
| 測定範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | Mg (最大) |
| 温度偏差係数 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/℃ (代表値) |
| 分解能/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Mg (最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS (最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| クロス軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 68プロトコルの自動出力レート | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| MODBUS自動出力レート | 10Hz,25Hz,50Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| 通信プロトコル | Reifen 68プロトコルおよびMODBUS RTUプロトコル | ||||||
| 信頼性 | MIL-HDBK-217, クラスII | ||||||
| 耐衝撃性 | 100g @ 11ms, 3軸 (半正弦波) | ||||||
| 回復時間 | < 1ms (1000g, 1/2 sin 1ms, i軸への衝撃) | ||||||
| 振動 | 20g RMS, 20-2000Hz (ランダムノイズ, o, p, I 各軸30分) | ||||||
| 入力 (VDD _ VSS) | 9-36 VDC | ||||||
| 動作電流消費量 | <60mA @ 12 VDC | ||||||
| 保護 | IP67 | ||||||
| 材質 | 航空宇宙用アルミニウム | ||||||
| 重量 | 製品正味重量: ≤116g, マグネットベース: ≤50g | ||||||
| サイズ |
製品サイズ: 長さ36 × 幅32 × 高さ24mm マグネット吸着ベースプレートサイズ: 長さ36 × 幅32 × 高さ7mm |
||||||
サイズ
電気接続
|
色 機能 |
赤 | 黒 | 白 | 緑 |
|
DC9～36V 電源プラス極 |
GND 電源マイナス極 |
RS232(RXD) またはRS485 (D +) |
RS232(TXD) またはRS485 (D-) |
