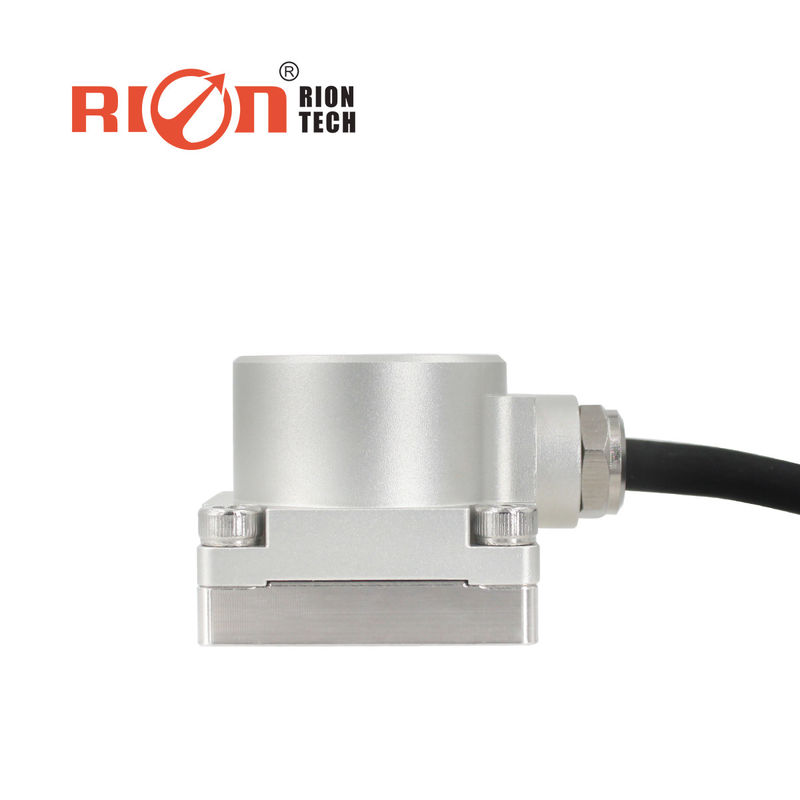

製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKM390
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PC/月
名前: |
振動センサー |
出力: |
0~5V |
偏差の口径測定: |
<1mg> |
感度 (± 10%): |
1250mv/g |
非線形性: |
<0> |
帯域幅（3DB）: |
1000Hz |
名前: |
振動センサー |
出力: |
0~5V |
偏差の口径測定: |
<1mg> |
感度 (± 10%): |
1250mv/g |
非線形性: |
<0> |
帯域幅（3DB）: |
1000Hz |
仕様
| AKM390 | パラメータ | 単位 | |||||
| 測定範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ再現性 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| 感度 (±10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| 偏差の温度係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | % / ℃ |
| 分解能/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS(最大) |
| 応答周波数 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅 (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| クロス軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G 出力 2.5V | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| 出力電圧 | 0~5V | ||||||
| 信頼性 | MIL-HDBK-217, クラスII | ||||||
| 耐衝撃性 | 100g @ 11ms, 3軸 (半正弦波) | ||||||
| 復帰時間 | < 1ms (1000g, 1/2 sin 1ms, i軸への衝撃) | ||||||
| 振動 | 20g RMS, 20-2000Hz (ランダムノイズ, o, p, I 各軸30分) | ||||||
| 入力 (VDD _ VSS) | 9-36 VDC | ||||||
| 動作電流消費 | <60mA @ 12 VDC | ||||||
| 保護 | IP67 | ||||||
| 材質 | 航空宇宙用アルミニウム | ||||||
| 重量 | 製品正味重量: ≤116g, マグネットベース: ≤50g | ||||||
| サイズ |
製品サイズ: 長36 × 幅32 × 高さ24mm マグネット吸着ベースプレートサイズ: 長36 × 幅32 × 高さ7mm |
||||||
▶製品の特徴
★ 3軸 (X, Y, Z)
★ 出力電圧: 0 ~ 5V
★ 電源電圧: 9~36V
★ 耐衝撃性: 2000G
★ 動作温度: -40℃ ~ +85℃
★ 保管温度: -40℃ ~ +85℃
★ 優れた偏差安定性、良好な環境性能 (衝撃、振動、温度)
▶製品アプリケーション
★ ブリッジ
★ 自動車
★ ローラー
★ 風力発電
★ 医療機器
★ 大型機械およびエンジン
★ 低周波振動および自動監視
★ クラッシュ記録、疲労監視および予測
★ 交通システム監視、路盤分析および高速鉄道の障害検出
▶ 接続
| ワイヤー 色 機能 | 赤 | 黒 | 白 | 緑 | 灰色 |
|
DC9～36V 電源正極 |
GND | X軸電圧信号 | Y軸電圧信号 | Z軸電圧信号 |
サイズ
